龙腾 (IVO) 推出的M121GNX2 R1是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。
它的典型特征为: 白光LED背光,含LED驱动器,180度翻转显示,6/8位灰阶可选,表面雾面。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C,耐振动性为1.5G (14.7 m/s2)。此型号适合应用于工业

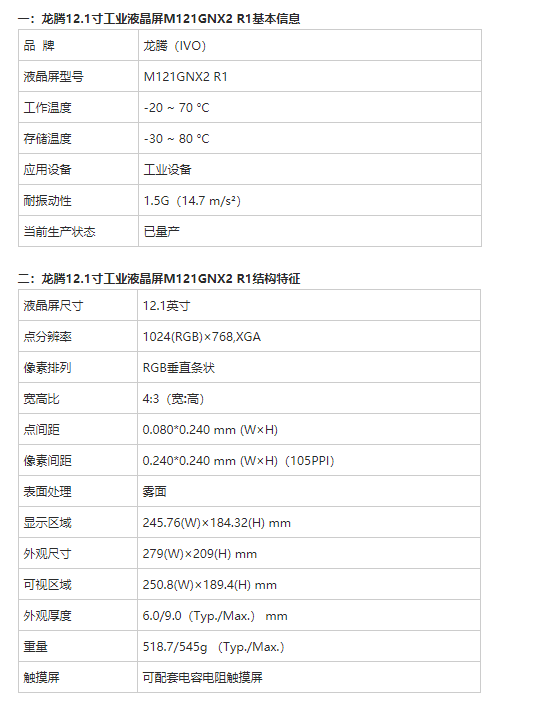

此产品于2014年Q1量产,当前生产状态为量产中。根据龙腾 (IVO)于2016年8月8日发布的版本号为Rev.00的产品规格书,M121GNX2 R1显示分辨率为1024(RGB)×768 (XGA),宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm,可视尺寸为250.8×189.4 (宽×高) mm,外观尺寸为279(宽)×209(高)×9(厚) mm,表面处理为雾面,产品净重518.7/545g (Typ./Max.)。

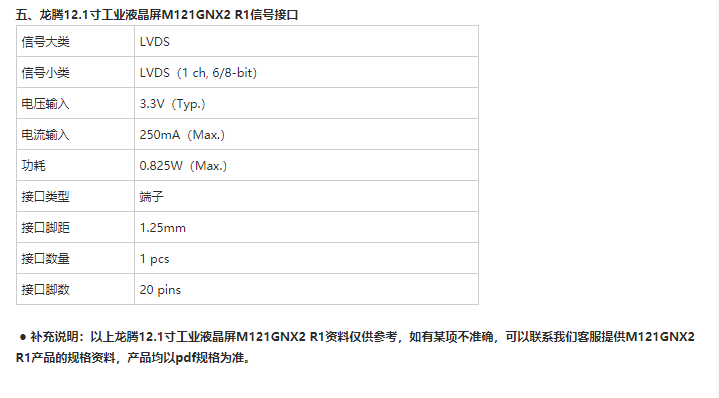

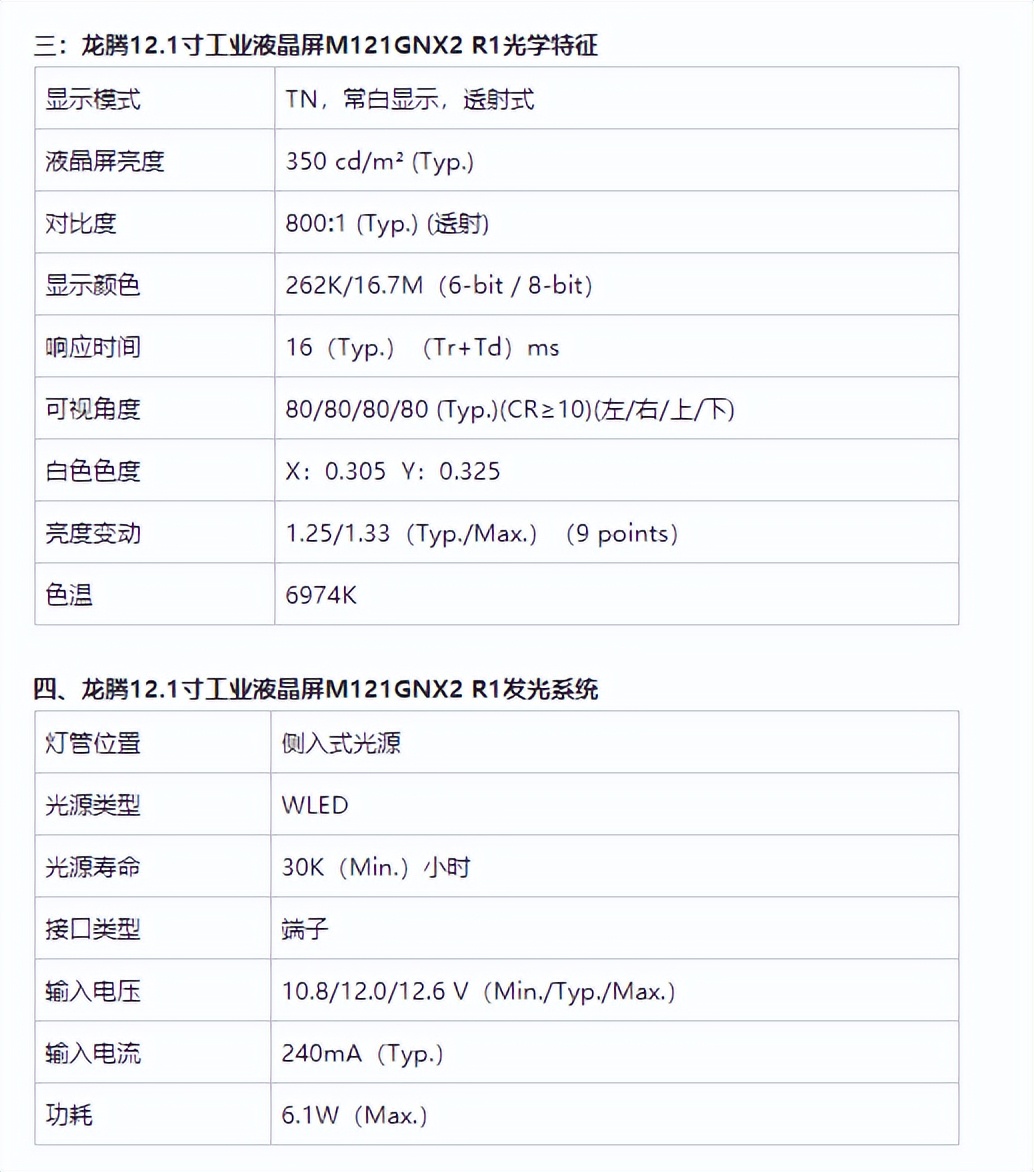

背光方面此产品采用了4 strings WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。M121GNX2 R1采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


M121GNX2 R1

M121GNX2 R1

M121GNX2 R1
