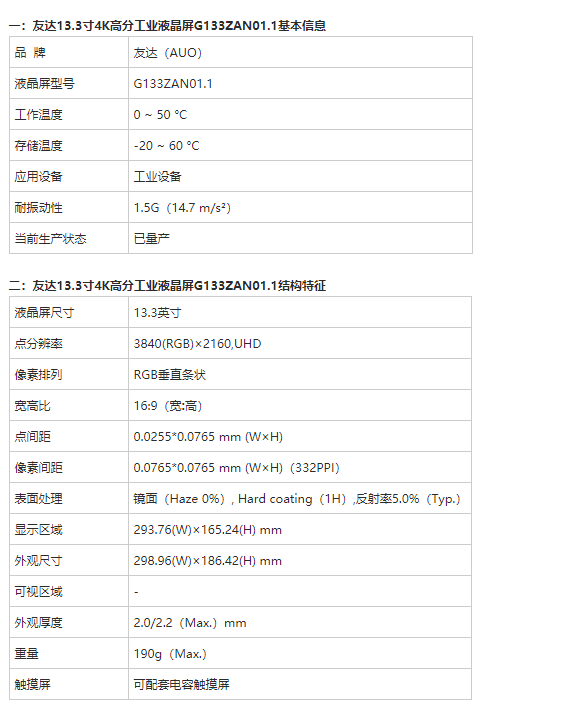

G133ZAN01.1 (产品代码: AUO117E)是友达光电股份有限公司 (友达,AUO) 推出的一款采用LTPS TFT-LCD技术的13.3英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。根据友达 (AUO)于2021年12月15日发布的版本号为Ver0.3的产品规格书,G133ZAN01.1显示分辨率为3840(RGB)×2160 (UHD),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列,计算出的像素密度为332 PPI。

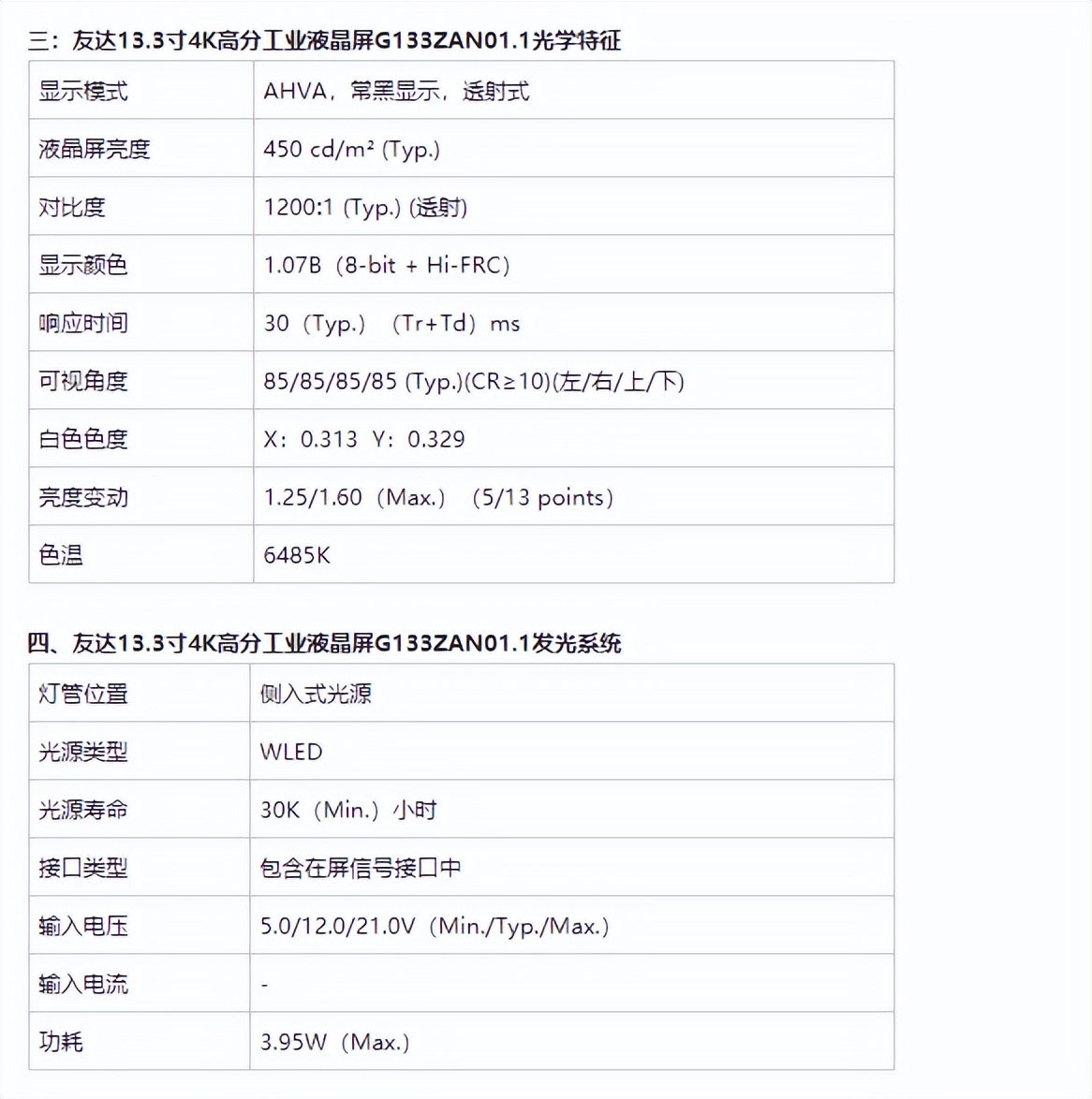

它的显示区域尺寸为293.76×165.24 (宽×高) mm,外观尺寸为298.96×186.42 (宽×高)×2.2(厚) mm,表面处理为镜面 (Haze 0%),Hard coating (1H),反射率 5.0% (Typ.),产品净重190g (Max.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。

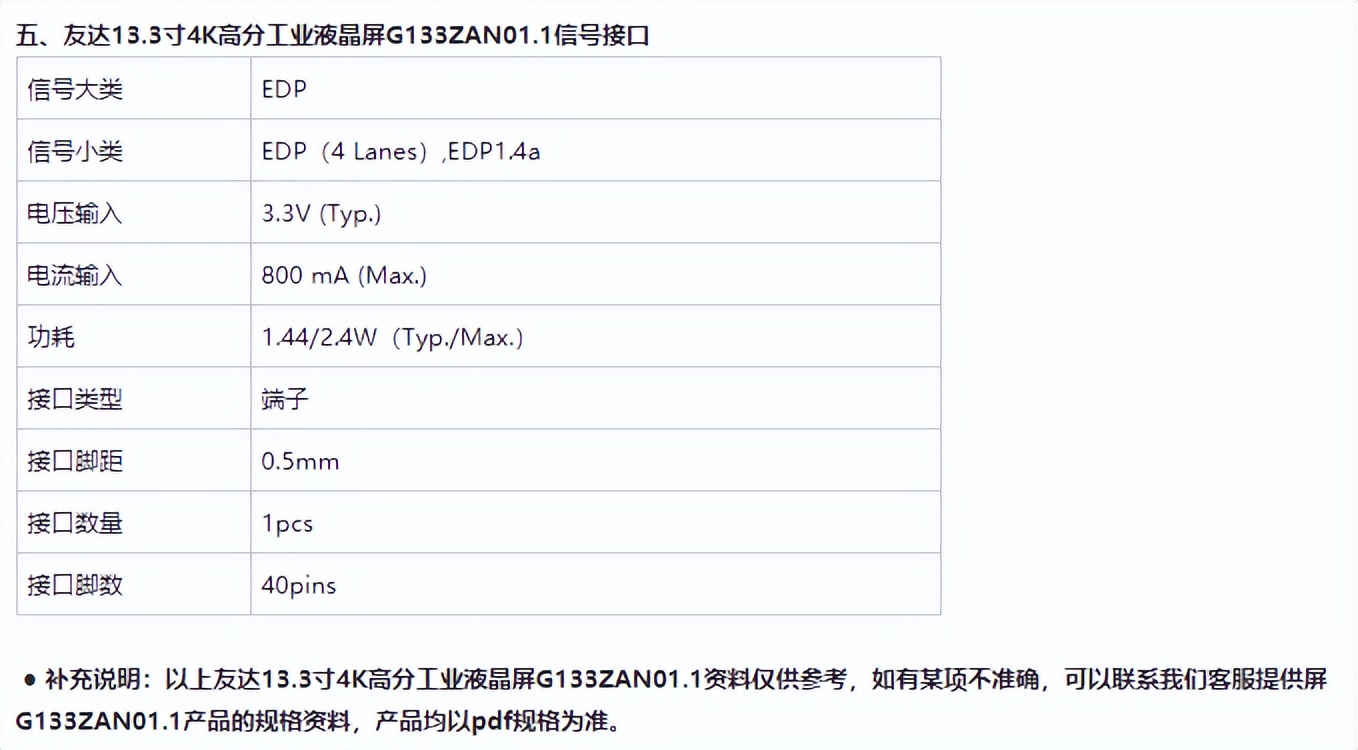

G133ZAN01.1采用了eDP (4 Lanes)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。此产品于2022年Q4量产,当前生产状态为量产中。它的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s2)。基于它sRGB,白光LED背光,含LED驱动器,端子倒装,10位灰阶,表面镜面, eDP1.4a等特征,此型号推荐使用于工业
G133ZAN01.1

G133ZAN01.1

G133ZAN01.1
