楼主    lihuang 发表于: 2022-05-12 15:03:35
G101EAN02.2友达 (AUO)推出的一款10.1吋a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。此产品工作温度为 -20 ~ 70°C,存储温度为 -20 ~ 70°C,耐振动性为1.5G (14.7 m/s2)。
它的典型特征总结为: 白光LED背光,寿命大于5万小时,含LED驱动器,端子倒装。基于它的特征推荐此型号应用于工业等产品。此产品于2019年Q4量产,当前生产状态为量产中。
根据友达 (AUO)于2019年7月16日发布的版本号为Ver0.1的产品规格书,G101EAN02.2显示分辨率为1280(RGB)×800 (WXGA),宽高比为16:10 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm,外观尺寸为227.91(宽)×148(高)×7.75(厚) mm,表面处理为Hard coating,产品净重290g (Max.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G101EAN02.2采用了LVDS (1 ch, 8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。

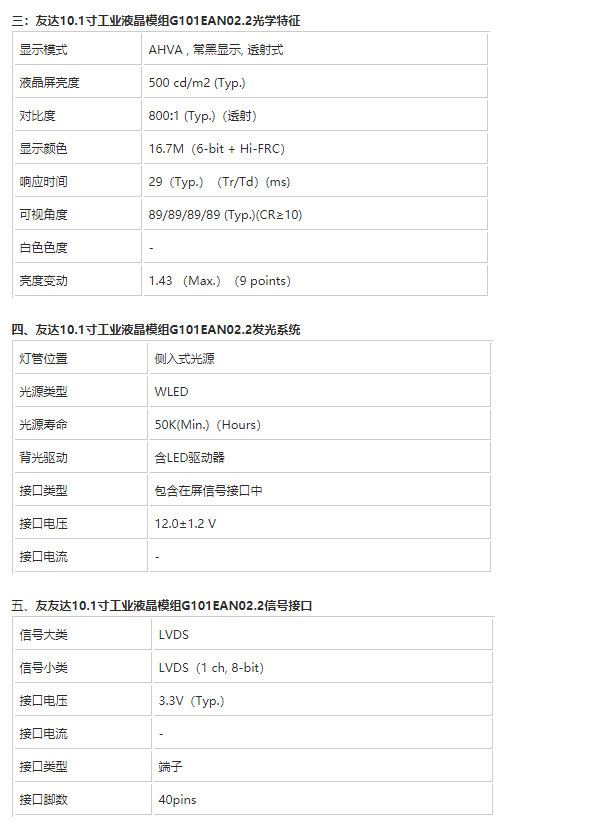

G101EAN02.2

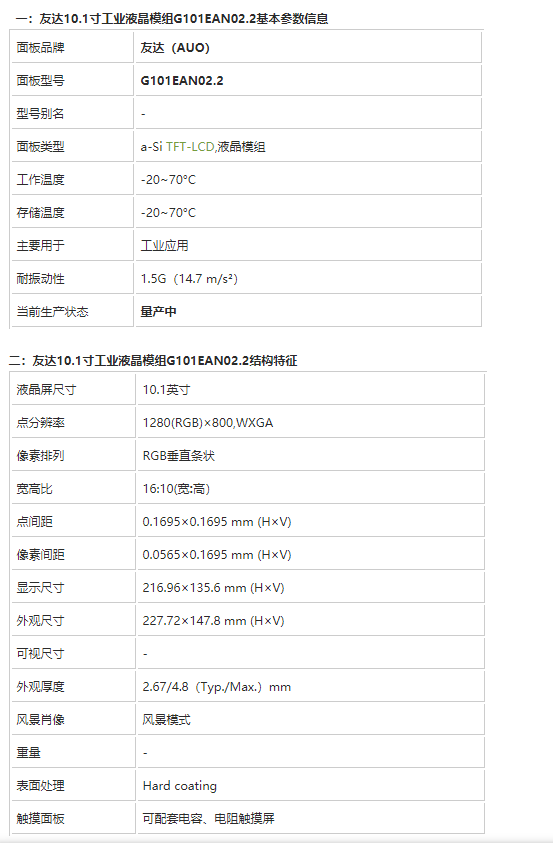

G101EAN02.2
