M101NWT2 R1 (别名: M101NWT2-R1) (产品代码: IVO03F4)是昆山龙腾光电有限公司 (龙腾,IVO) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。
根据龙腾 (IVO)于2018年2月28日发布的版本号为Rev.00的产品规格书,M101NWT2 R1显示分辨率为1024(RGB)×600 (WSVGA),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm,可视尺寸为226.42×128.48 (宽×高) mm,外观尺寸为235×143 (宽×高)×5.2(厚) mm,表面处理为镜面 (Haze 0%),Hard coating,产品净重190g (Max.),外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。
背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为10K小时,含LED驱动器。M101NWT2 R1采用了LVDS (1 ch, 6-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。它的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。基于它白光LED背光,含LED驱动器,端子倒装,表面镜面等特征。

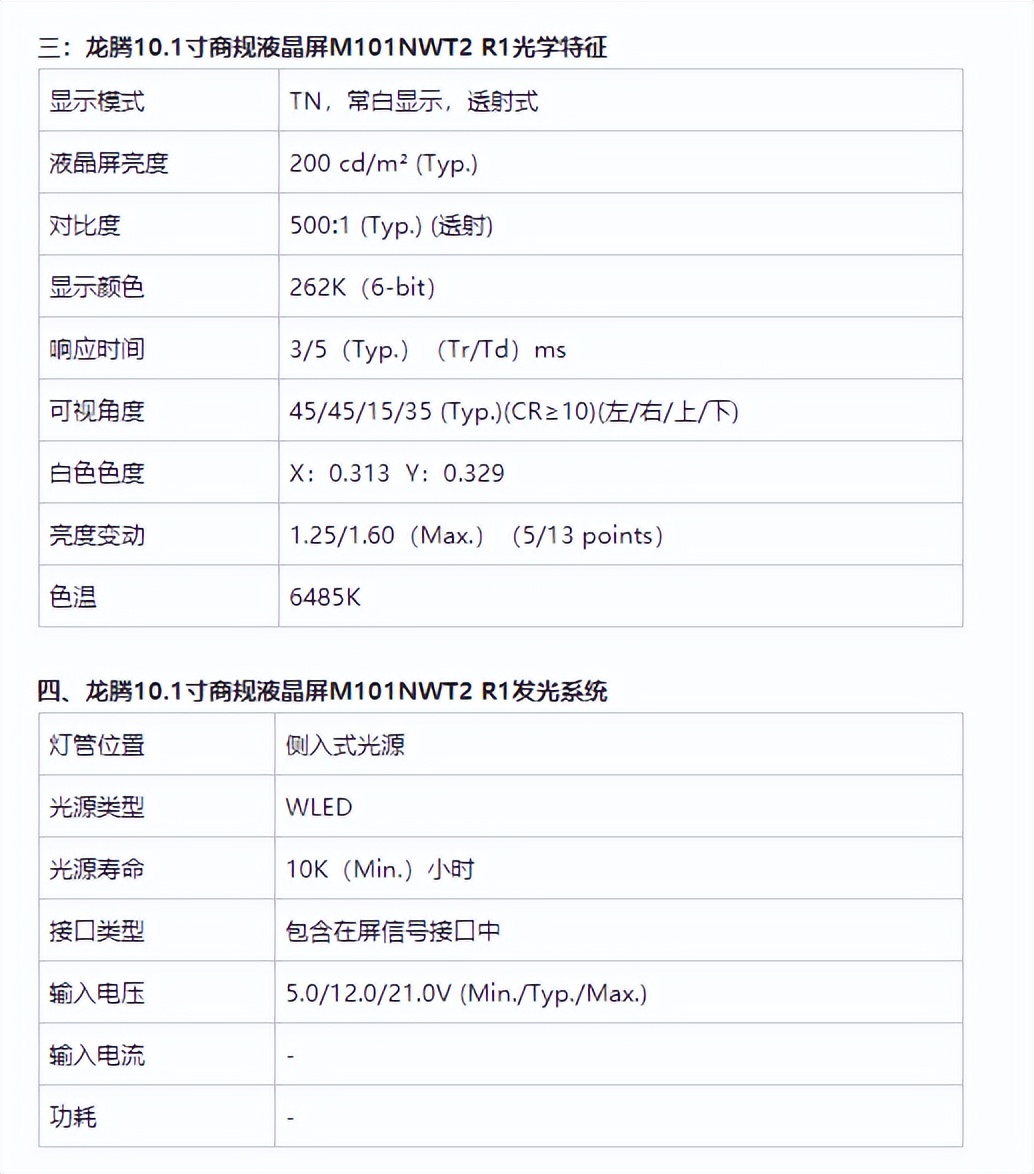

M101NWT2 R1

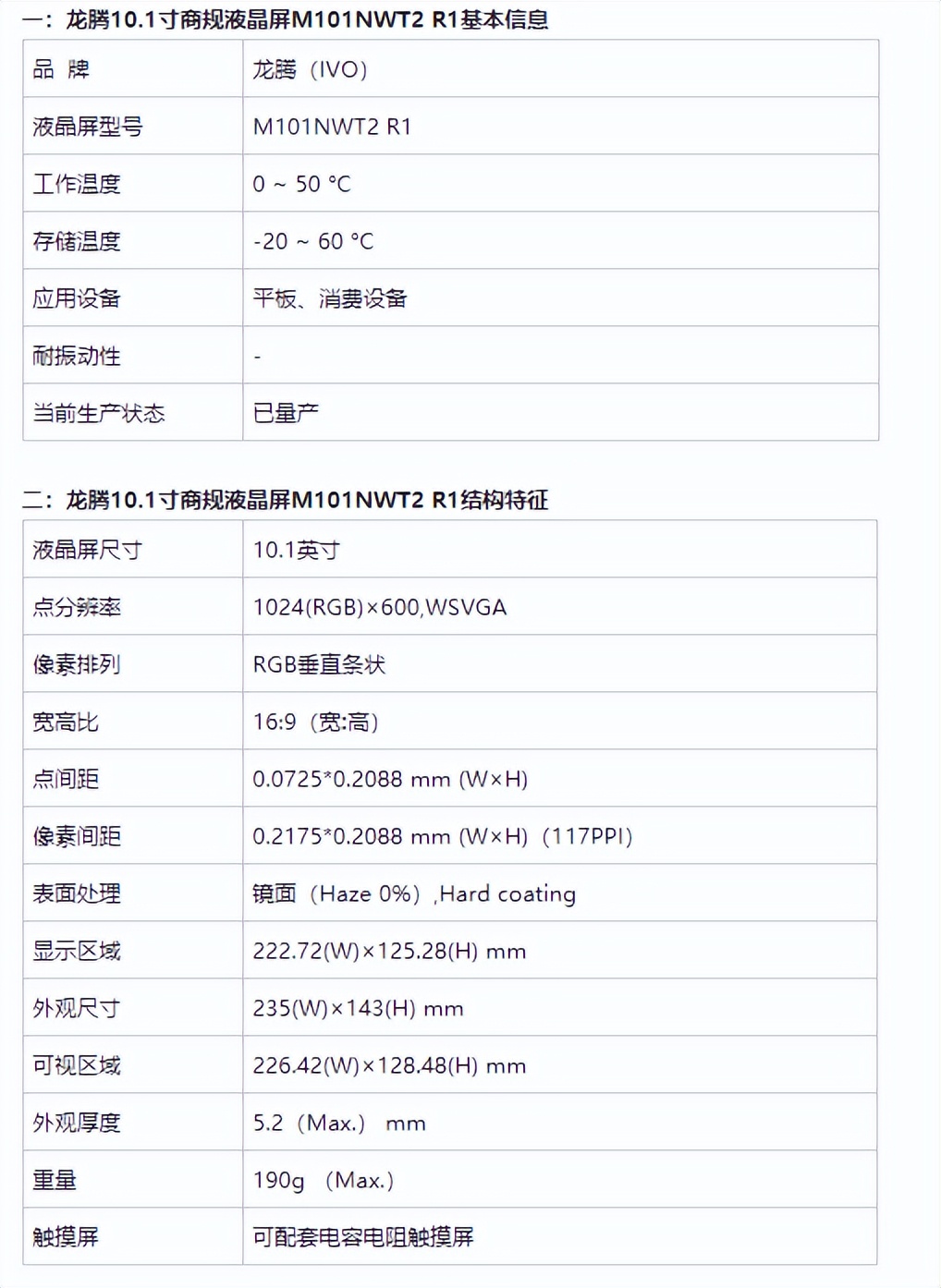

M101NWT2 R1

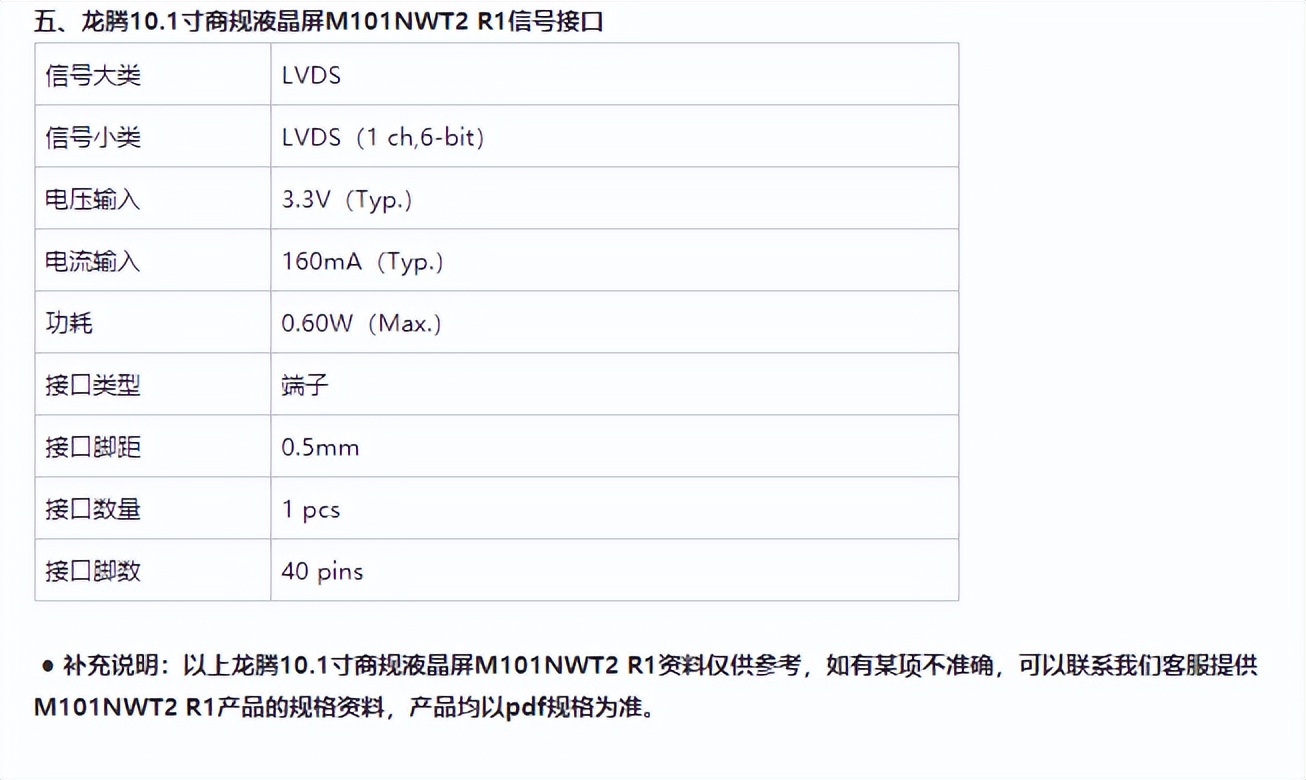

M101NWT2 R1
