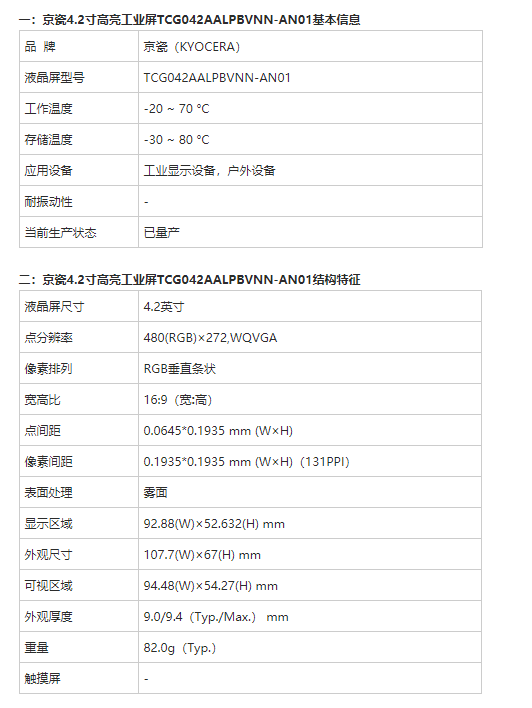

TCG042AALPBVNN-AN01是京瓷显示器株式会社 (京瓷,Kyocera) 推出的一款采用a-Si TFT-LCD技术的4.2英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。根据京瓷 (Kyocera)于2019年8月30日发布的版本号为20190830的产品规格书,TCG042AALPBVNN-AN01显示分辨率为480(RGB)×272 (WQVGA),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。

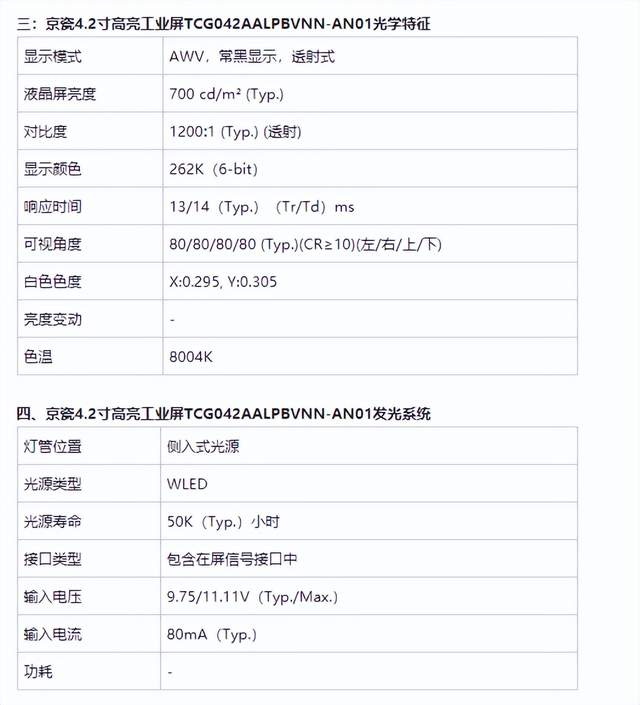

它的显示区域尺寸为92.88×52.632 (宽×高) mm,可视尺寸为94.48×54.27 (宽×高) mm,外观尺寸为107.7×67 (宽×高)×9.4(厚) mm,表面处理为雾面,产品净重82.0g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源,光源的使用寿命为50K小时,不含背光驱动。

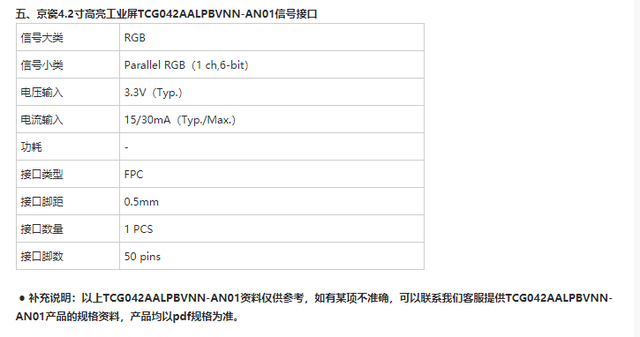

TCG042AALPBVNN-AN01采用了Parallel RGB (1 ch, 6-bit)信号接口,总共50 pins,采用FPC连接,驱屏电压为3.3V (TYp.)。它的典型垂直刷新率Fv为60Hz。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它高亮度,白光LED背光,寿命大于5万小时,表面雾面等特征,此型号推荐使用于工业户外高亮
京瓷液晶屏:leehon.com/jingci/
TCG042AALPBVNN-AN01

TCG042AALPBVNN-AN01

TCG042AALPBVNN-AN01
