TCG075VGLDB-G00京瓷 (Kyocera)推出的一款7.5吋a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,4线电阻触摸屏。
此产品工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。它的典型特征总结为: 带触摸屏,白光LED背光,上/下,左/右翻转显示,表面雾面, Touch panel: Analog type。基于它的特征推荐此型号应用于工业等产品。此产品于2020年Q1量产,当前生产状态为已停产。

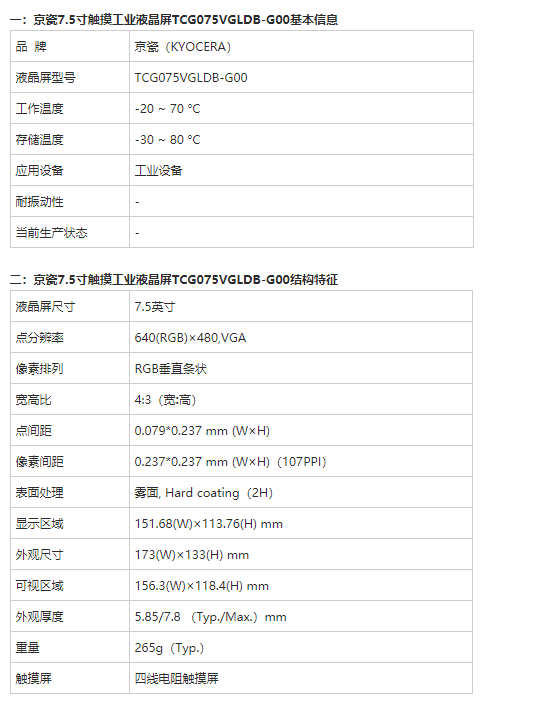

根据京瓷 (Kyocera)于2019年11月19日发布的版本号为20091119的产品规格书,TCG075VGLDB-G00显示分辨率为640(RGB)×480 (VGA),宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为151.68(宽)×113.76(高) mm,外观尺寸为173(宽)×133(高)×7.8(厚) mm,可视尺寸为156.3(宽)×118.4(高) mm,表面处理为雾面,Hard coating (2H),产品净重265g (Typ.)。

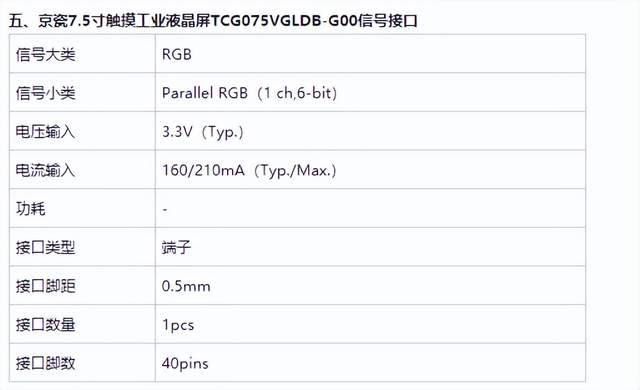

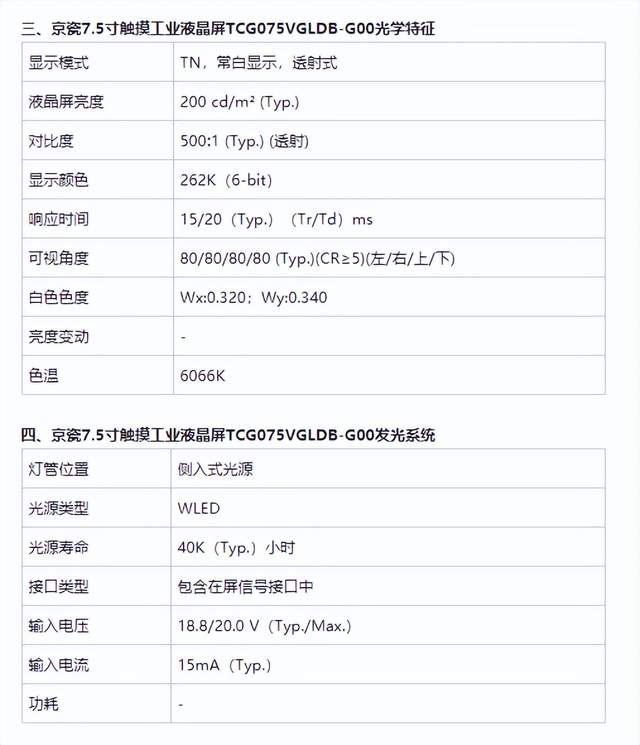

背光方面此产品采用了4 strings WLED发光的侧入式光源,光源的使用寿命为40K小时,不含背光驱动。TCG075VGLDB-G00采用了Parallel RGB (1 ch, 6-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG075VGLDB-G00

TCG075VGLDB-G00

TCG075VGLDB-G00
