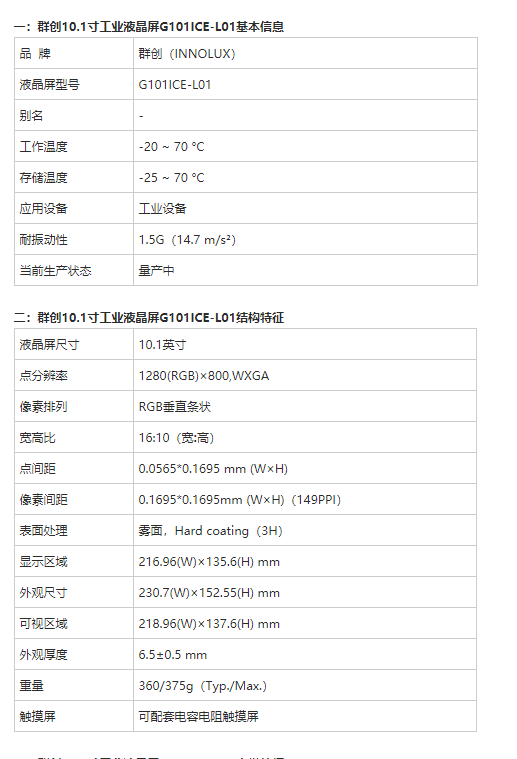

G101ICE-L01群创 (Innolux)推出的一款10.1吋a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。此产品工作温度为 -20 ~ 70°C,存储温度为 -25 ~ 70°C,耐振动性为1.5G (14.7 m/s2)。
它的典型特征总结为: 白光LED背光,寿命大于5万小时,含LED驱动器,6/8位灰阶可选,表面雾面。基于它的特征推荐此型号应用于工业等产品。此产品于2015年Q3量产,当前生产状态为量产中。根据群创 (Innolux)于2016年4月21日发布的版本号为Ver3.0的产品规格书,G101ICE-L01显示分辨率为1280(RGB)×800 (WXGA),宽高比为16:10 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm,外观尺寸为230.7(宽)×152.55(高)×7(厚) mm,可视尺寸为218.96(宽)×137.6(高) mm,表面处理为雾面,Hard coating (3H),产品净重360/375g (Typ./Max.)。

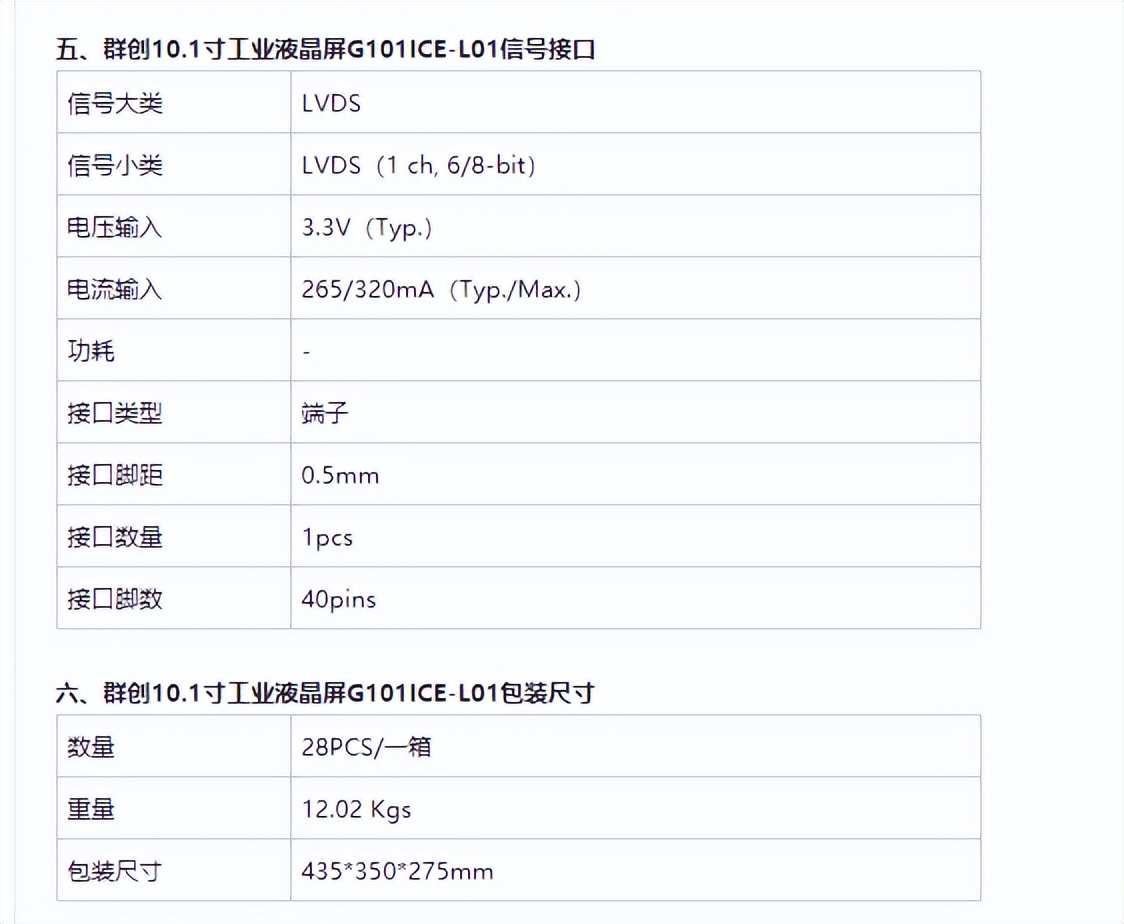

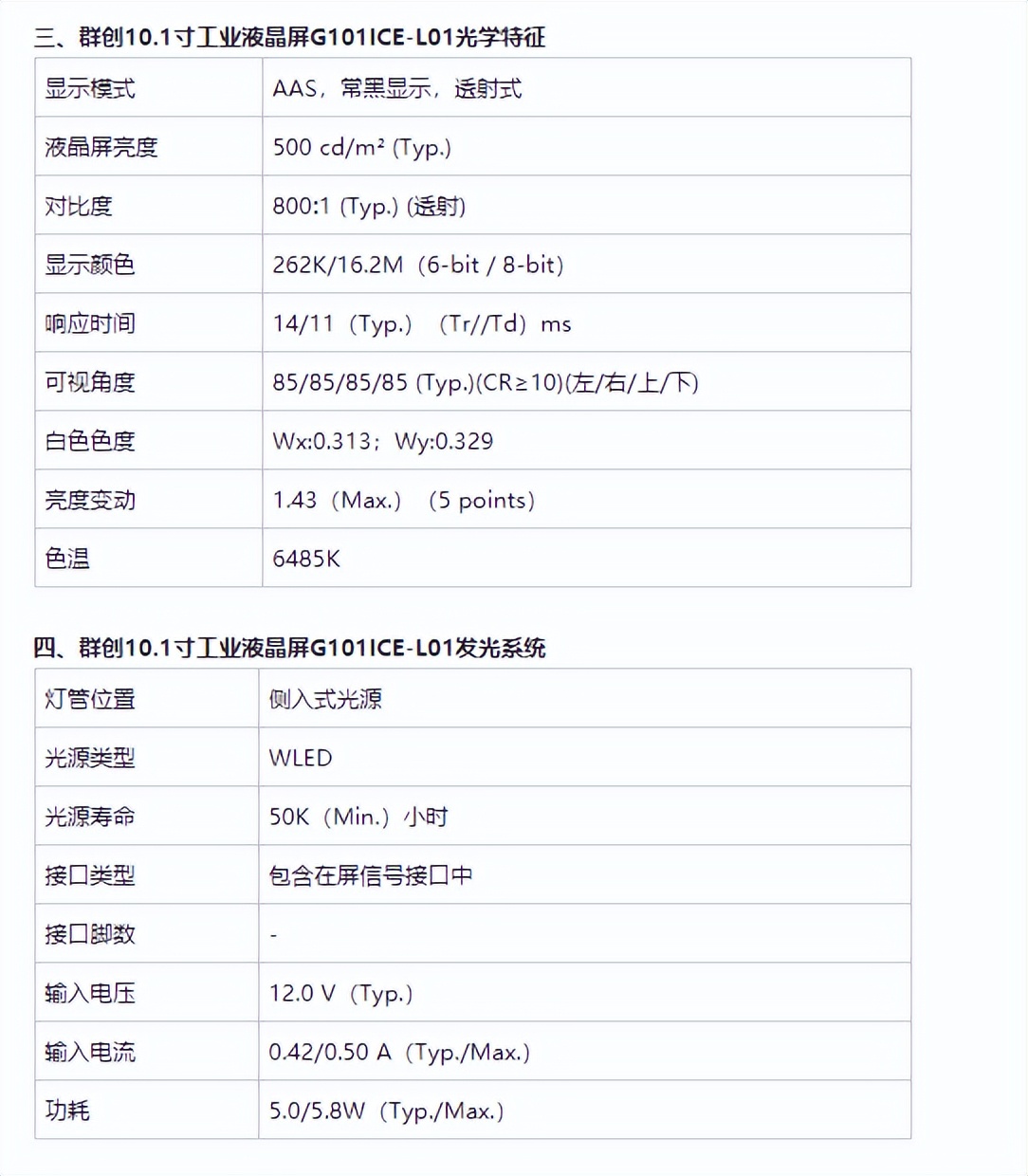

背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G101ICE-L01采用了LVDS (1 ch, 6/8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G101ICE-L01

G101ICE-L01

G101ICE-L01
