京东方 (BOE) 推出的PV156FHM-N20 (产品代码: BOE08D1)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。总结它的典型特征为: 白光LED背光,含LED驱动器,端子倒装,表面雾面。它的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s2)。
此型号适合应用于工业。此产品于2020年Q1量产,当前生产状态为量产中。根据京东方 (BOE)于2020年3月24日发布的版本号为Rev.P0的产品规格书,PV156FHM-N20显示分辨率为1920(RGB)×1080 (FHD),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm,外观尺寸为359.5(宽)×223.8(高)×3.2(厚) mm,表面处理为雾面,产品净重350g (Max.)。
背光方面此产品采用了10S4P WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。PV156FHM-N20采用了eDP (2 Lanes)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。

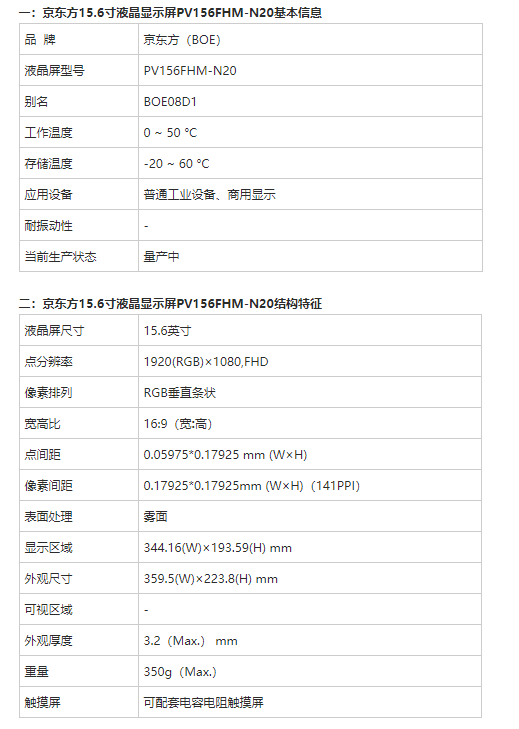

PV156FHM-N20

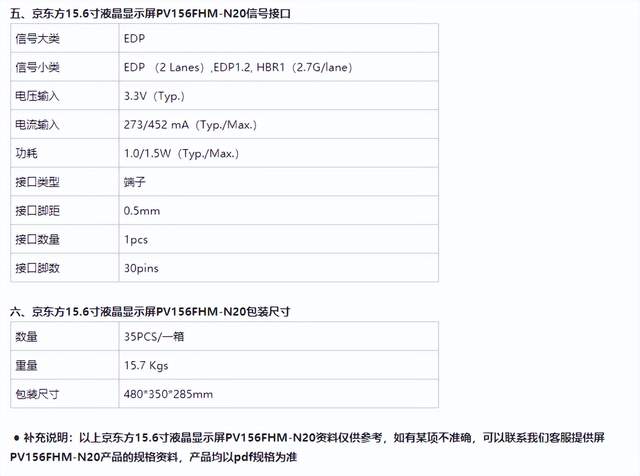

PV156FHM-N20

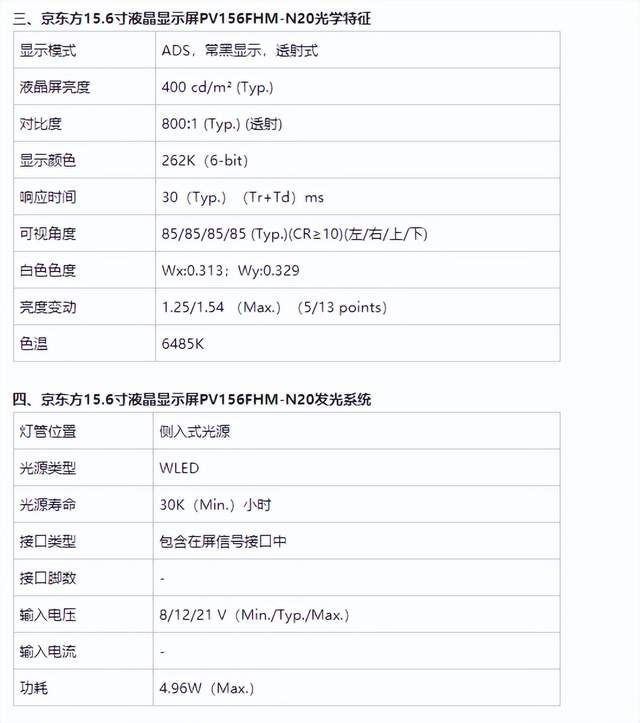

PV156FHM-N20
