一、目的
建立外观检验标准，以确保符合客户的质量要求。二、范围
适用于大于等于7英寸电容式触摸屏产品。三、定义：
3.1 电容式触摸屏检验标准。四、职责权限：
4.1适用于品质部和生产部产品检验品质控制。五、内容

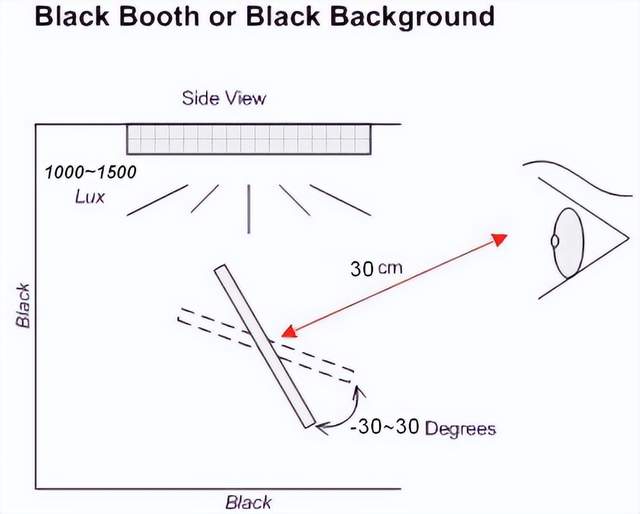

5.1检查设备：5.1.1灯箱5.1.2 离子风扇5.1.3检验工具：带刻度放大镜、菲林尺、数显卡尺、测试冶具。5.1.4使用溶剂：酒精/石油醚5.2抽样方式5.2.1外观检验：抽样标准: MIL-STD-105E LEVEL Ⅱ AQL ：0.655.2.2 功能测试：抽样标准:MIL-STD-105E LEVEL Ⅱ AQL ：0.255.3检验环境5.3.1 检验环境：20~25℃，检视距离：30cm±2cm。5.3.2 检视角度垂直旋转角度：+/- 30°，从上往下；水平旋转角度：+/- 30°，从左往右。5.3.3 检视照度：500~700Lux。5.3.4 背景颜色：黑色。5.3.5 检查时间正面：最多 8 秒。側面: 每邊 5 sec.



5.4 检验项目5.4.1 外观检验区域划分：A 区缺陷类型 B 区缺陷类型 C 区缺陷类型5.4.2线状缺陷（刮伤、毛屑）、点状不良（白点、黑点、尘埃粒子、气泡、）针孔、破损、裂边/崩角5.4.3 检验内容电容触摸屏：https://www.leehon.com/Touch-screen/Dianrong/





外观检验项目
接受/拒绝标准

区域划分

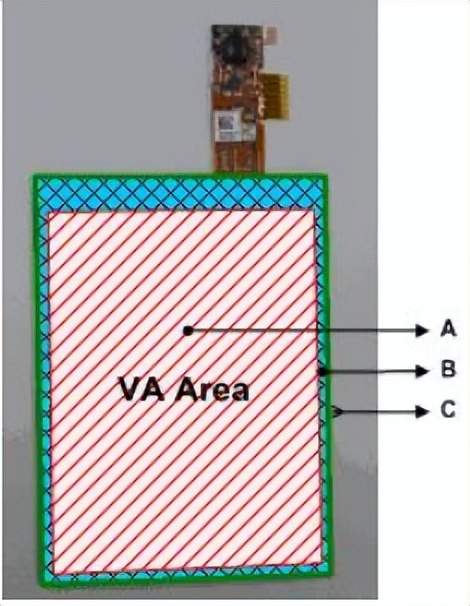

1. A 区 ：正面可視區 (從正面檢視)2. B 区 ：正面 BM(Black Mask)區 (從正面檢視)3. C 区 ：四個側邊 (從側面檢視)

A区域缺陷类型
线状缺陷（刮伤、毛屑）、点状不良（白点、黑点、尘埃粒子、气泡）

B 区缺陷类型
针孔、漏光

C 区缺陷类型
破损、裂边/崩角











1.缺陷计算方式、数量及间隔

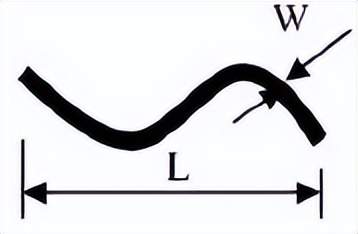

1. 线状缺陷以长度/宽度计算；如下圖所示：
2. 點狀不良計算方式以 D = (A+B)/2 計算；如下圖所示：
3.可参照客户提供的限度样板检验。

A区1.线状缺陷（刮伤）
允收：W ≦ 0.05mm，忽略不計0.05mm＜ W ≦0.15mm,L≦ 6.0 mm，允许3 个；W ＞ 0.15 mm。拒收：超过上述范围拒收。

A区2.线状缺陷（毛屑等异物）
允收：W ≦ 0.05 mm，忽略不計0.05 mm ＜W ≦ 0.15mm, L≦6.0 mm，允许 3个W ＞ 0.15 mm拒收：超过上述范围拒收。

A区3. 点状不良（白点、黑点、尘埃粒子）
允收：D ≦ 0.20 mm，忽略不计；0.20 mm ＜ D ≦ 0.3 mm，允许 5 个，最小間距 5 mm0.3mm＜D≦0.50mm，允收2个 最小间距7mm拒收：超过上述范围拒收。












4.气泡
按A区点状不良计

5.崩裂

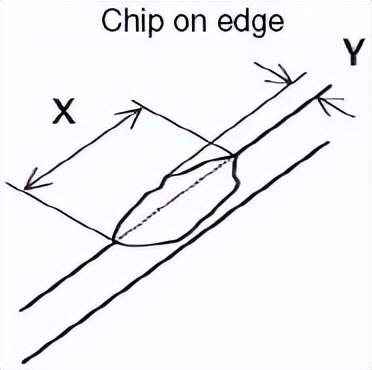

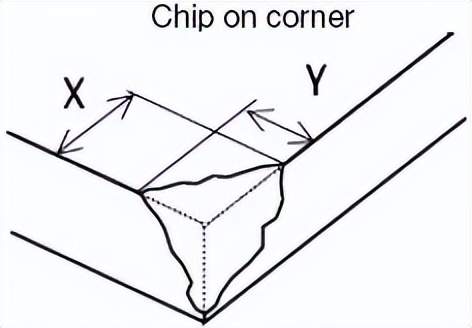

允收：正面看不見之 chipping,正面可視, X 0.3mm Y 0.3mm 或 X 0.6mm, Y 0.3mm拒收：
不满足上述条件者拒收


6.脏污
允收：装机后在开机状态下不明显。拒收：不满足上述条件者拒收。

8.针孔,透光
允收：装机后在开机状态下不明显。拒收：不满足上述条件者拒收。











B区9.线状缺陷（刮伤）
允收：正面目视不见，在黑色背景下。W ≦ 0.10 mm，忽略不計0.10 mm＜ W ≦0.25mm, L≦10.0 mm，允许3 个；拒收：超过上述范围拒收。

B区10.线状缺陷（毛屑等异物）
允收：正面目视不见，在黑色背景下。W ≦ 0.10mm，忽略不計0.10mm＜ W ≦0.25mm, L≦10.0mm, 允许3个；拒收：超过上述范围拒收。




七．功能性测试
7.1.无触摸拒收。八．注意事项：
1. 作业时避免从FPC处拿起触摸屏，以免造成断裂。2.作业及包装是不能将产品重叠。3.请勿将电容式触摸屏本身或 FPC 的固件具有传导性，避免与金属物质直接接触.4.请勿折弯或强力拉扯 FPC，避免造成折伤.
